Wpływ liczby Macha na wyjściu dyszy na ciąg jest kluczowym aspektem przy projektowaniu i ocenie wydajności układów napędowych, zwłaszcza dysz silnikowych. Jako dostawca dysz silnikowych zrozumienie tej relacji jest niezbędne do zapewnienia naszym klientom produktów wysokiej jakości.
Teoretyczne podstawy dyszy i liczby Macha
Przed zagłębieniem się w wpływ wyjściowej liczby Macha na ciąg, konieczne jest zrozumienie podstawowych pojęć dotyczących dyszy i liczby Macha. Dysza to urządzenie kontrolujące kierunek lub charakterystykę przepływu płynu, zazwyczaj poprzez przyspieszanie płynu. W kontekście dyszy silnika służy do przekształcania energii cieplnej paliwa w energię kinetyczną, generując ciąg.
Liczbę Macha (M) definiuje się jako stosunek prędkości obiektu (lub w tym przypadku przepływu płynu) do prędkości dźwięku w tym samym ośrodku. Gdy M <1, przepływ jest poddźwiękowy; gdy M = 1, przepływ jest dźwiękowy; a gdy M > 1, przepływ jest naddźwiękowy.
Wytwarzanie ciągu w dyszy
Ciąg generowany przez dyszę można obliczyć za pomocą następującego wzoru:
[F=\dot{m}V_{e}+(p_{e}-p_{a})A_{e}]
gdzie (F) to ciąg, (\dot{m}) to masowe natężenie przepływu płynu przez dyszę, (V_{e}) to prędkość wylotowa płynu, (p_{e}) to ciśnienie wylotowe płynu, (p_{a}) to ciśnienie otoczenia i (A_{e}) to powierzchnia wylotu dyszy.
Prędkość wyjściowa (V_{e}) jest ściśle związana z wyjściową liczbą Macha. Dla gazu idealnego przepływającego przez dyszę zależność między prędkością wylotową a wyjściową liczbą Macha wyraża się wzorem:
[V_{e}=M_{e}\sqrt{\gamma RT_{e}}]
gdzie (M_{e}) to wyjściowa liczba Macha, (\gamma) to stosunek ciepła właściwego gazu, (R) to właściwa stała gazu, a (T_{e}) to temperatura wyjściowa gazu.
Wpływ liczby Macha na wyjściu na ciąg
Poddźwiękowa liczba Macha wyjścia (M <1)
Gdy wyjściowa liczba Macha jest poddźwiękowa, zwiększenie liczby Macha prowadzi do wzrostu prędkości wyjściowej (V_{e}). Zgodnie ze wzorem na ciąg, ponieważ (\dot{m}) jest stosunkowo stałe dla danego paliwa i konstrukcji dyszy, wzrost (V_{e}) bezpośrednio przyczynia się do wzrostu ciągu pędu (\dot{m}V_{e}).
Jednak w reżimie poddźwiękowym ciśnienie na wylocie dyszy (p_{e}) jest zwykle wyższe niż ciśnienie otoczenia (p_{a}). Wraz ze wzrostem liczby Macha różnica ciśnień ((p_{e}-p_{a})) może się zmniejszyć, ale zwykle dominuje wzrost ciągu pędu, co skutkuje ogólnym wzrostem ciągu.
Liczba Macha wyjścia dźwiękowego (M = 1)
W stanie dźwiękowym ((M_{e}=1)) przepływ osiąga maksymalną prędkość dla danego pola przekroju poprzecznego w dyszy zbieżnej. Nazywa się to stanem zdławionego przepływu. W dyszy zbieżnej - rozbieżnej gardziel dyszy osiąga warunki dźwiękowe, a masowe natężenie przepływu przez dyszę jest maksymalizowane dla danego ciśnienia i temperatury przed dyszą.
Ważnym punktem odniesienia jest ciąg w warunku wyjścia dźwięku. Jeśli dysza jest zaprojektowana do pracy w takich warunkach, może osiągnąć stosunkowo wysoką wydajność ciągu, zwłaszcza gdy zoptymalizowany jest stosunek ciśnień pomiędzy strumieniem przed i za dyszą.
Naddźwiękowa liczba Macha wyjścia (M > 1)
W trybie naddźwiękowym dalsze zwiększanie wyjściowej liczby Macha w dalszym ciągu zwiększa prędkość wyjściową (V_{e}), co z kolei zwiększa ciąg pędu (\dot{m}V_{e}). Jednakże ciśnienie na wylocie dyszy (p_{e}) staje się niższe niż ciśnienie otoczenia (p_{a}) wraz ze wzrostem liczby Macha.
Napór ciśnienia ((p_{e}-p_{a})A_{e}) staje się ujemny, co przeciwdziała ciągowi pędu. Istnieje optymalna wyjściowa liczba Macha w trybie naddźwiękowym, w której suma ciągu pędu i ciągu ciśnienia jest maksymalizowana. Ta optymalna liczba Macha zależy od różnych czynników, takich jak ciśnienie otoczenia, właściwości paliwa i konstrukcja dyszy.
Praktyczne uwagi dotyczące projektowania dyszy silnika
jakoDysza silnikadostawcy, musimy wziąć pod uwagę wpływ wyjściowej liczby Macha na ciąg podczas projektowania i produkcji dysz.
Geometria dyszy
Geometria dyszy, zwłaszcza stosunek obszaru wylotu do obszaru gardzieli ((A_{e}/A_{t})), odgrywa kluczową rolę w określaniu wyjściowej liczby Macha. Dysza zbieżno-rozbieżna jest powszechnie stosowana w celu uzyskania naddźwiękowych wyjściowych liczb Macha. Starannie projektując kształt i wymiary sekcji zbieżnych i rozbieżnych, możemy kontrolować przyspieszenie przepływu i wyjściową liczbę Macha.
Właściwości paliwa
Właściwości paliwa, takie jak stosunek ciepła właściwego (\gamma) i właściwa stała gazowa (R), również wpływają na związek między wyjściową liczbą Macha a ciągiem. Różne paliwa mają różne wartości (\gamma) i (R), co spowoduje różne prędkości wyjściowe i ciągi dla tej samej wyjściowej liczby Macha.
Warunki pracy
Należy wziąć pod uwagę warunki pracy, w tym ciśnienie i temperaturę przed zaworem oraz ciśnienie otoczenia. Na przykład w zastosowaniach kosmicznych ciśnienie otoczenia jest wyjątkowo niskie, co pozwala na uzyskanie wyższych optymalnych liczb Macha w porównaniu z zastosowaniami naziemnymi.
Porównanie z innymi typami dysz
Oprócz dysz silnikowych istnieją inne rodzaje dysz, takie jakRubinowa dyszaICzęści cemarowe do maszyn do nawijania. Chociaż podstawowe zasady wytwarzania ciągu i wpływ liczby Macha są podobne, specyficzne zastosowania i wymagania projektowe są różne.

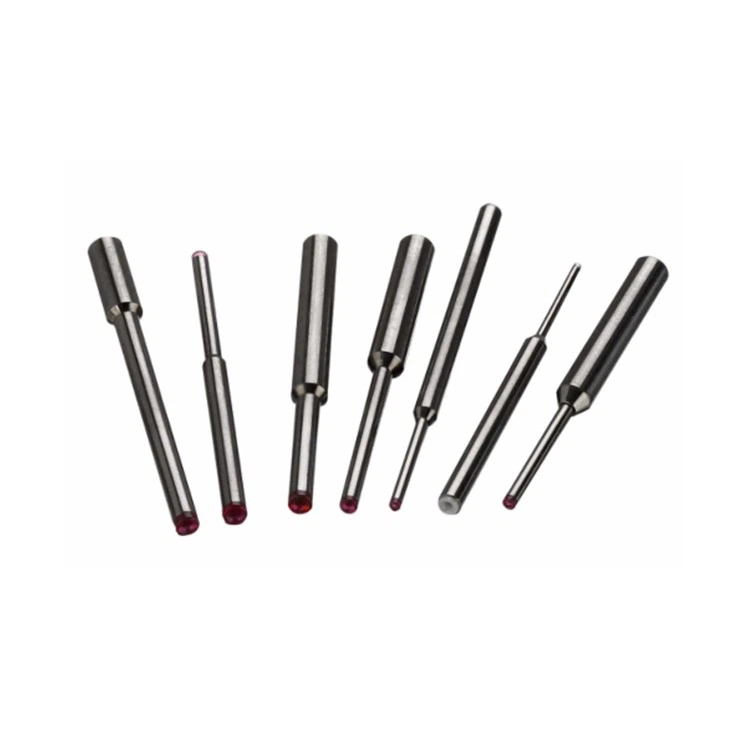

Dysze rubinowe są często używane w zastosowaniach, w których wymagana jest wysoka precyzja i odporność na zużycie, np. w drukarkach atramentowych lub przy produkcji światłowodów. Wyjściowa liczba Macha w tych zastosowaniach może być stosunkowo niska, a nacisk położony jest bardziej na kontrolę wzorca przepływu płynu i tworzenia kropel.
Części cemarowe maszyny nawijającej mogą zawierać dysze do nakładania powłok lub klejów. Napór generowany przez te dysze zwykle nie jest głównym problemem, ale prędkość wylotowa i natężenie przepływu są ważne dla uzyskania jednolitej powłoki lub wiązania.
Wniosek
Wyjściowa liczba Macha dyszy ma znaczący wpływ na ciąg. W reżimie poddźwiękowym zwiększenie liczby Macha zazwyczaj prowadzi do wzrostu ciągu. W warunkach dźwiękowych natężenie przepływu masowego jest maksymalne. W trybie naddźwiękowym istnieje optymalna liczba Macha dla maksymalnego ciągu.
Jako dostawca dysz silnikowych bierzemy pod uwagę te czynniki podczas projektowania i produkcji dysz. Wykorzystujemy zaawansowane symulacje obliczeniowej dynamiki płynów (CFD) i testy eksperymentalne, aby zoptymalizować konstrukcję dyszy pod kątem różnych zastosowań.
