W dziedzinie produkcji podzespołów elektrycznych kluczową rolę odgrywają maszyny do nawijania toroidalnego. Jako doświadczony dostawca nawijarek toroidalnych byłem na własne oczy świadkiem znaczenia każdego elementu tych maszyn. Jednym z takich kluczowych elementów jest szpulka. Na tym blogu zagłębię się w funkcje szpulki w nawijarce toroidalnej, badając jej znaczenie i wpływ na ogólną wydajność i jakość procesu nawijania.
Podstawy maszyn do nawijania toroidów

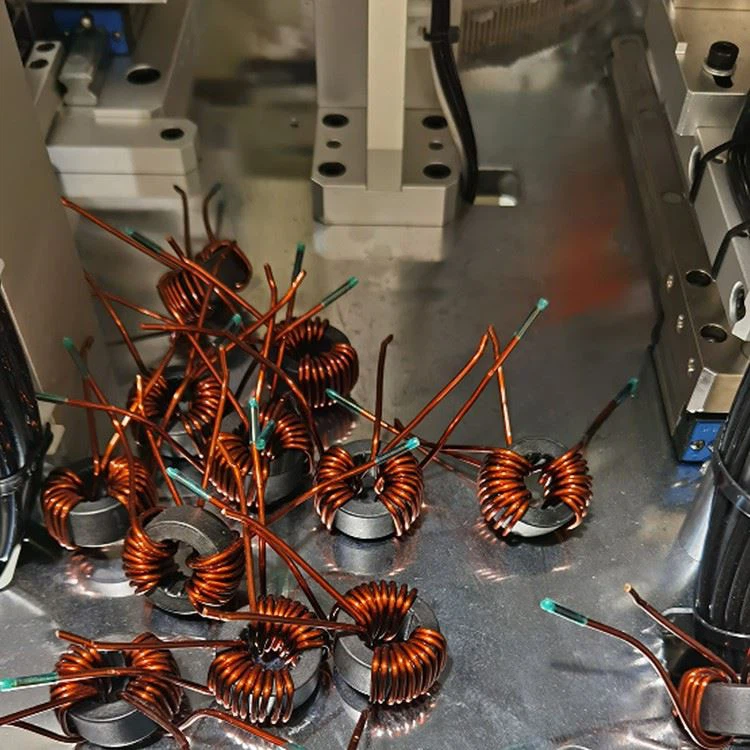

Zanim zagłębimy się w rolę szpulki, przyjrzyjmy się krótko, czym jest nawijarka toroidalna. Nawijarka toroidalna to wyspecjalizowane urządzenie służące do nawijania drutu wokół rdzenia toroidalnego, który jest rdzeniem magnetycznym w kształcie pączka. Maszyny te są szeroko stosowane w produkcji transformatorów, cewek indukcyjnych i innych elementów elektrycznych. Dostępne są różne typy maszyn do nawijania toroidów, takie jakAutomatyczna maszyna do nawijania toroidów,Maszyna do nawijania pierścieni magnetycznych, IMaszyna do nawijania toroidalnego.
Funkcja 1: przechowywanie drutu
Jedną z podstawowych funkcji szpulki w nawijarce toroidalnej jest przechowywanie drutu. Szpulka pełni funkcję zasobnika drutu, utrzymującego jego ilość wystarczającą do zakończenia procesu nawijania. Jest to istotne, ponieważ umożliwia ciągłą pracę maszyny bez konieczności częstego uzupełniania drutu. Drut jest nawijany na szpulkę w sposób schludny i zorganizowany, dzięki czemu można go płynnie wprowadzić do mechanizmu nawijającego.
Rozmiar i pojemność szpulki mogą się różnić w zależności od specyficznych wymagań procesu nawijania. Większe szpule mogą pomieścić więcej drutu, co jest korzystne przy nawijaniu dużych rdzeni toroidalnych lub w zastosowaniach wymagających dużej długości drutu. Z drugiej strony mniejsze szpulki mogą być stosowane w przypadku mniejszych rdzeni lub w zastosowaniach, w których przestrzeń jest ograniczona.
Funkcja 2: Podawanie drutu
Oprócz przechowywania drutu, szpulka odgrywa również kluczową rolę w wprowadzaniu drutu do mechanizmu nawijającego. Szpulka jest zazwyczaj zamontowana na wrzecionie lub wale, co umożliwia jej swobodne obracanie się. Podczas pracy nawijarki toroidalnej drut jest odwijany ze szpulki i przepuszczany przez szereg prowadnic i napinaczy, aby zapewnić jego prawidłowe ustawienie i napięcie przed nawinięciem wokół rdzenia toroidalnego.
Konstrukcja szpulki oraz sposób jej zamocowania na wrzecionie może mieć istotny wpływ na proces podawania drutu. Na przykład dobrze zaprojektowana szpulka o gładkiej powierzchni i odpowiedniej średnicy kołnierza może pomóc w zapobieganiu splątaniu lub zaczepianiu drutu podczas procesu odwijania. Dodatkowo zastosowanie napinacza może pomóc w utrzymaniu stałego napięcia drutu, co jest niezbędne do uzyskania jednolitego i wysokiej jakości uzwojenia.
Funkcja 3: Kontrola naprężenia drutu
Inną ważną funkcją szpulki w nawijarce toroidalnej jest pomoc w kontrolowaniu naprężenia drutu podczas procesu nawijania. Utrzymanie stałego napięcia drutu ma kluczowe znaczenie dla zapewnienia, że uzwojenie będzie szczelne, jednolite i wolne od wad. Jeśli napięcie będzie zbyt duże, drut może pęknąć lub ulec uszkodzeniu, natomiast jeśli napięcie jest zbyt niskie, uzwojenie może być luźne i nierówne.
Szpulka może na kilka sposobów przyczyniać się do kontroli naprężenia drutu. Na przykład konstrukcja szpulki i sposób jej zamocowania na wrzecionie może mieć wpływ na wielkość tarcia pomiędzy drutem a szpulką, co z kolei może mieć wpływ na naprężenie drutu. Dodatkowo zastosowanie napinacza może pomóc w regulacji napięcia drutu podawanego ze szpulki do mechanizmu nawijającego.
Funkcja 4: Tworzenie wzoru krętego
Szpulka może również odgrywać rolę w tworzeniu wzoru uzwojenia na rdzeniu toroidalnym. W niektórych nawijarkach toroidalnych szpulka jest zaprojektowana tak, aby poruszać się według określonego wzoru lub trajektorii podczas nawijania drutu wokół rdzenia. Może to pomóc w stworzeniu bardziej złożonego i precyzyjnego wzoru uzwojenia, co może być korzystne w niektórych zastosowaniach.
Na przykład w procesie nawijania wielowarstwowego szpulkę można zaprogramować tak, aby poruszała się po zygzaku, aby zapewnić równomierne nawinięcie drutu na powierzchni rdzenia. Może to pomóc w poprawie wydajności i wydajności elementu elektrycznego poprzez zmniejszenie ilości rozproszonych pól magnetycznych i poprawę sprzężenia magnetycznego pomiędzy zwojami uzwojenia.
Funkcja 5: Kompatybilność i wymienność
Wreszcie szpulka w nawijarce toroidalnej musi być kompatybilna z maszyną i konkretnym procesem nawijania. Różne maszyny do nawijania toroidów mogą wymagać różnych typów szpul, w zależności od rozmiaru, kształtu i materiału rdzenia toroidalnego, a także rodzaju i grubości użytego drutu.
Oprócz kompatybilności szpulka powinna być również wymienna, co umożliwi łatwą wymianę w razie potrzeby. Jest to ważne, ponieważ umożliwia wykorzystanie nawijarki toroidalnej do różnych zastosowań i przystosowanie do różnych typów drutów i rdzeni.
Wniosek
Podsumowując, szpulka jest kluczowym elementem nawijarki toroidalnej, spełniającym kilka ważnych funkcji niezbędnych do wydajnej i wysokiej jakości produkcji uzwojeń toroidalnych. Od przechowywania i podawania drutu po kontrolę naprężenia i tworzenie wzoru uzwojenia, szpulka odgrywa kluczową rolę w zapewnieniu, że proces nawijania jest płynny, spójny i wolny od defektów.
Jako dostawca nawijarek toroidalnych rozumiemy znaczenie stosowania wysokiej jakości szpul, które są zaprojektowane tak, aby spełniać specyficzne wymagania naszych klientów. Oferujemy szeroką gamę szpul w różnych rozmiarach, kształtach i materiałach, aby nasi klienci mogli znaleźć idealne rozwiązanie dla swoich potrzeb w zakresie nawijania.
Jeśli chcesz dowiedzieć się więcej o naszych maszynach do nawijania toroidów lub naszej ofercie szpul, nie wahaj się z nami skontaktować. Nasz zespół ekspertów jest zawsze dostępny, aby odpowiedzieć na Twoje pytania i pomóc w znalezieniu odpowiedniego rozwiązania dla Twojej aplikacji. Z niecierpliwością czekamy na wiadomość od Ciebie i współpracę z Tobą, aby osiągnąć Twoje cele produkcyjne.
